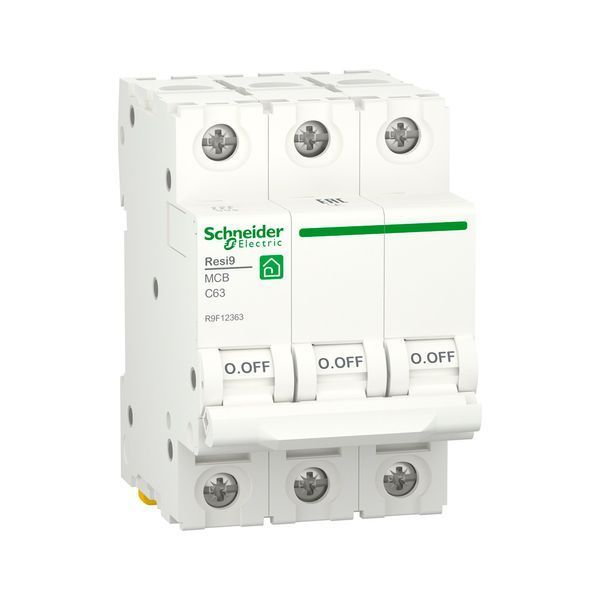

Автоматический выключатель Schneider Electric Resi9 рассчитан на использование в системах распределения электроэнергии в жилых и многоквартирных зданиях. Модель оснащена тремя полюсами и обеспечивает защиту цепей от перегрузок и коротких замыканий при токе до 63 ампер. Благодаря тепловому и электромагнитному расцепителю, устройство срабатывает как при продолжительных перегрузках, так и при мгновенных скачках тока.
Выключатель соответствует характеристике отключения C и рассчитан на сети переменного тока с номинальным напряжением до 400 В. Предельная отключающая способность составляет 6000 А, что соответствует требованиям стандарта МЭК 60898-1. Устройство демонстрирует высокую надёжность в условиях частой эксплуатации: электрический ресурс достигает 10 000 циклов, а механический — до 20 000. Рабочая частота — 50/60 Гц.
Конструкция предусматривает установку на DIN-рейку с помощью защёлкивающегося механизма. Устройство устанавливается на DIN-рейку и занимает 6 стандартных модулей по 9 мм — подходит для большинства распределительных щитов. Размеры корпуса составляют 81×54×72 мм при весе 360 г. Корпус выполнен в белом цвете (RAL 9003), имеет степень защиты IP20 и рассчитан на эксплуатацию в температурном диапазоне от -25 до +60 °C.
Выключатель поддерживает работу в условиях повышенной влажности до 95 % при 55 °C и сохраняет работоспособность при хранении до -40 °C. Контактные клеммы поддерживают подключение жестких проводников до 35 мм², гибких — до 25 мм², а допустимый момент затяжки составляет 3.5 Н·м. Простота установки, надёжная защита и соблюдение международных стандартов делают Resi9 надёжным выбором для бытовых распределительных систем.
Функциональные особенности:


Надёжная защита цепей: обеспечивает отключение при перегрузках и коротких замыканиях в одно- и трёхфазных сетях


Поддержка высоких токов: рассчитан на номинальный ток 63 А и обеспечивает отключение при коротком замыкании до 6000 А


Удобный монтаж: устанавливается на стандартную DIN-рейку и занимает всего 6 модулей шириной по 9 мм


Высокая износостойкость: рассчитан на 10 000 электрических и 20 000 механических циклов


Совместим с различными типами проводов: поддерживает жёсткие проводники до 35 мм² и гибкие — до 25 мм²


Защита от внешних воздействий: корпус соответствует степени защиты IP20, устойчив к температурным перепадам от -25 до +60 °C


Интуитивная индикация: визуальное отображение положения «Включено/Выключено»


Соответствие стандартам: сертифицирован в соответствии с требованиями МЭК 60898-1 и МЭК 60068-1


Технические характеристики:
Основные параметры:

Серия: Resi9
Тип устройства: Модульный автоматический выключатель
Назначение: Распределение электроэнергии
Количество полюсов: 3 (три защищённых полюса)
Номинальный ток: 63А
Тип сети: Переменный ток (AC)
Технология расцепителя: Тепловой и электромагнитный (тепловой-мгновенный)
Кривая отключения: C
Предельная отключающая способность: 6000 А при 400 В AC, 50/60 Гц (по МЭК 60898-1)
Соответствие стандарту: МЭК 60898-1
Знаки качества: EAC, UA TR

Электрические характеристики:

Рабочая частота: 50/60 Гц
Номинальное рабочее напряжение (Ue): 400 В AC
Номинальное напряжение изоляции (Ui): 440 В AC
Импульсное выдерживаемое напряжение (Uimp): 4 кВ
Порог срабатывания электромагнита: 5–10 × In (номинального тока)
Класс ограничения энергии: 3 (по МЭК 60898-1)

Конструкция и монтаж:

Тип привода: Рычажный (переключатель)
Индикация: Включено/выключено (ON/OFF)
Монтаж: Крепление на DIN-рейку
Ширина (в модулях по 9 мм): 6 модулей
Глубина встраивания: 44 мм
Цвет корпуса: Белый (RAL 9003)
Габариты (Д×Ш×В): 72×54×81 мм
Вес: 360 г
Размеры в упаковке: 85×75×54 мм
Вес с упаковкой: 366 г

Надёжность и ресурс:

Электрическая износостойкость: До 10 000 циклов
Механическая износостойкость: До 20 000 циклов

Подключение:

Тип клемм: Туннельные, верх/низ – Жёсткие провода: 1–35 мм² – Гибкие с наконечником: 1–25 мм² – Гибкие без наконечника: 1–25 мм²
Длина зачистки провода: 14 мм
Максимальный момент затяжки: 3.5 Н·м
Защита от утечки на землю: Не предусмотрена

Условия эксплуатации:

Степень защиты: IP20 (в корпусе IP40)
Степень загрязнения: 2 (по МЭК 60898-1)
Категория перенапряжения: III
Класс климатического исполнения: 2 (по МЭК 60068-1)
Относительная влажность: до 95 % при 55 °C
Температура эксплуатации: -25 °C ~ +60 °C
Температура хранения: -40 °C ~ +60 °C
