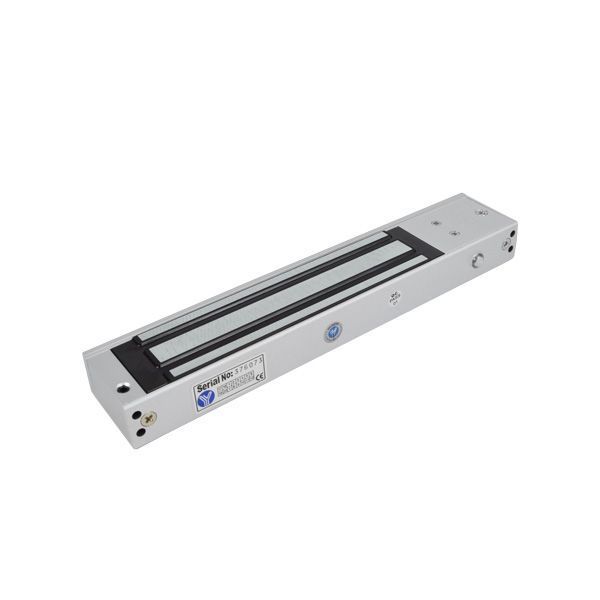

YM-280N(LED)-DS – накладной электромагнитный замок со световой индикацией и датчиком состояния замка и двери, с силой удержания до 280 кг на разрыв. Есть сухие контакты для определения состояния замка (NO,NC,COM) и двери (NO,NC,COM).

Компания-производитель: Yli Electronic.



Предназначен для внутренней установки на металлические, противопожарные, деревянные или стеклянные двери (с использованием монтажного уголка).


ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-280N(LED)-DS

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступом (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-280N(LED)-DS

Сила удержания: 280 кг


Индикация: светодиодная

Материал корпуса: анодированный алюминий

Материал ответной части: цинк


Питание: DC12V | DC24V (переключается перемычкой на замке)

Потребление: 12V/520mA | 24V/260mA

Размеры:

замок: 250х48,8х27,9мм


ответная планка: 180х38,8х13мм



КОМПЛЕКТАЦИЯ YM-280N(LED)-DS

электромагнитный замок с крепежной планкой

ответная часть

крепежный комплект

монтажный стикер с разметкой

инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА



• Наклейте трафарет в месте установки ответной части на двери;

• С наружной части двери просверлите отверстие (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия с внутренней стороны двери для фиксации ответной планки;

• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа

ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для правильного и свободного примагничивания к замку.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

Подключите электромагнитный замок к питанию:

(+) к красному проводу;

(-) к чёрному



СОВМЕСТИМОСТЬ

Электромагнитный замок YM-280N(LED)-DS совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.



МОНТАЖНЫЕ АКСЕССУАРЫ

Для электромагнитного замка YM-280N(LED)-DS доступны следующие дополнительные монтажные аксессуары:




MBK-280/350/500GU


MBK-280NGZ


MBK-280NI


MBK-280NLC


MBK-280NZL


MBK-280U


MBK-280NL


MBK-280NZLC
