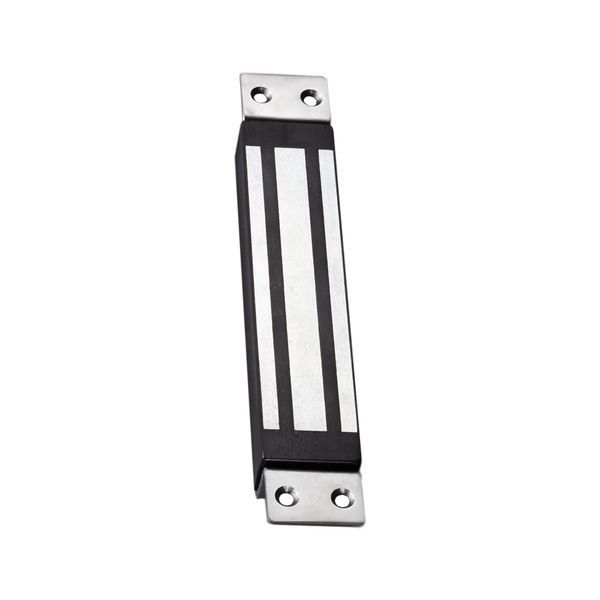

YM-180M-S – врезной электромагнитный замок с датчиком состояния замка с силой удержания до 180 кг на разрыв. Есть сухие контакты для определения состояния замка (NO/NC/COM).


Бренд: Yli Electronic.


Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые или деревянные двери.


ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК


Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.


КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-180M-S


Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.


Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.


ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК


Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-180M-S


Сила удержания: 180 кг


Контакты (для определения состояния замка): NO/NC/COM


Материал корпуса: анодированный алюминий


Материал ответной части: цинк


Питание: DC12V | DC24V (переключается перемычкой на замке)


Потребление: 12V/300mA | 24V/150mA


Размеры:


замок с крепежной планкой: 190 х 32 х 22.5 мм;
ответная планка: 130 х 32 х 10 мм




УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА


ОТВЕТНАЯ ПЛАНКА



Наклейте трафарет в месте установки ответной части на двери;


С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;



Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа.


ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для правильного и свободного примагничивания к замку.





КРЕПЕЖНАЯ ПЛАНКА ЗАМКА


Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта.



ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК


Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа.



ПОДКЛЮЧЕНИЕ ПИТАНИЯ


Подключите электромагнитный замок к питанию:


(+) к красному проводу;
(-) к чёрному



СОВМЕСТИМОСТЬ


Электромагнитный замок YM-180M-S совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.
