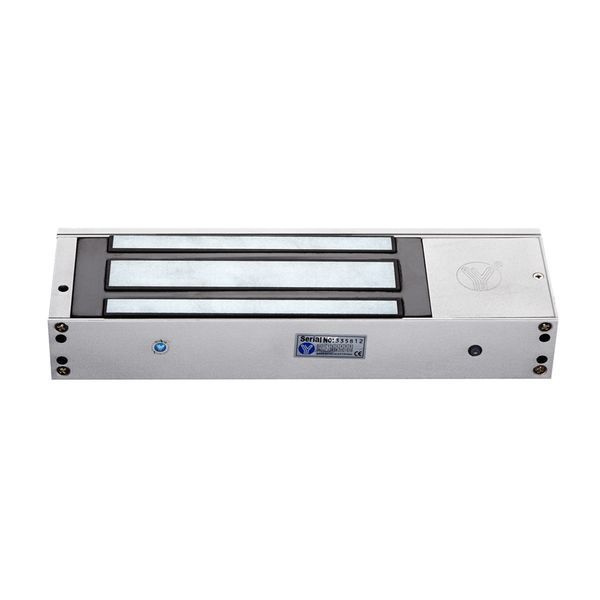

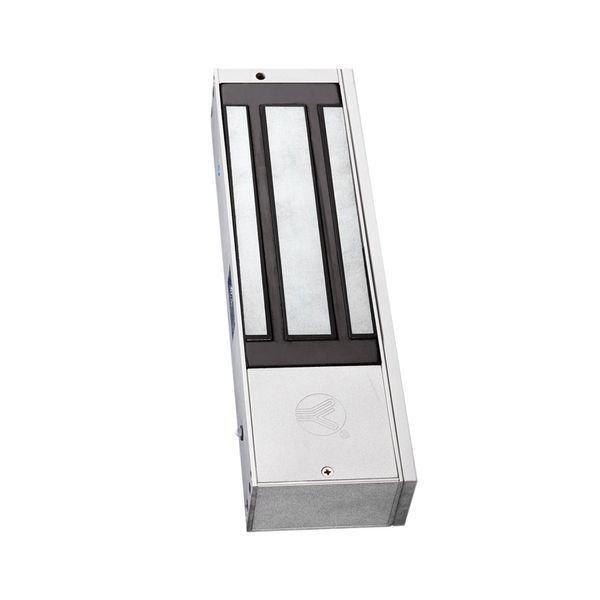

YM-750T(LED) – накладной электромагнитный замок с силой удержания до 750 кг на разрыв. Световая индикация, таймер задержки на 0, 3, 6, 9 сек, датчик состояния двери.

Компания-производитель YLI ELECTRONIC.

Предназначен для внутренней установки на тяжелые металлические, деревянные, противопожарные двери.



ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-750T(LED)

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-750T(LED)



Сила удержания: 750 кг

Таймер задержки на 0, 3, 6, 9 сек.


Материал корпуса: анодированный алюминий

Материал ответной части: цинк

Питание: DC12V | DC24V (переключается перемычкой на замке)

Потребление: 12V/420mA | 24V/210mA

Размеры:


замок с крепежной планкой: 280 x 81.6 x 46 мм;

ответная планка: 190 х 70 х 10 мм

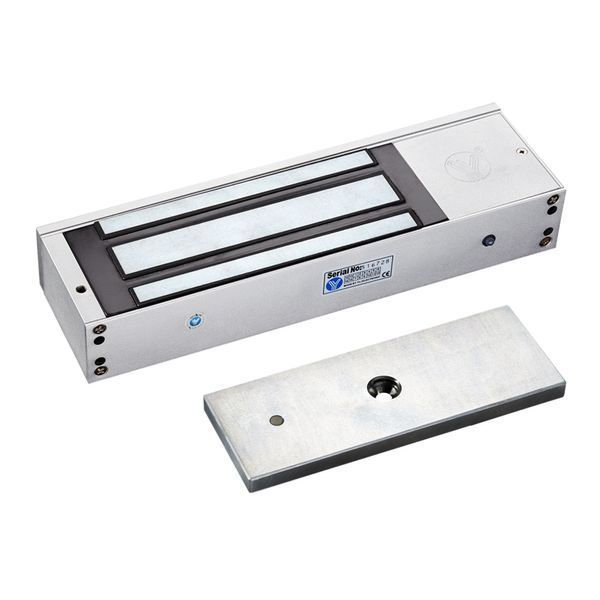

КОМПЛЕКТАЦИЯ YM-750T(LED)

электромагнитный замок с крепежной планкой

ответная часть

крепежный комплект

монтажный стикер с разметкой

инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА



• Наклейте трафарет в месте установки ответной части на двери;

• С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;

• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа

ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.



КРЕПЕЖНАЯ ПЛАНКА ЗАМКА



• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта



ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК



• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа



ПОДКЛЮЧЕНИЕ ПИТАНИЯ



• Подключите электромагнитный замок к питанию:

(+) к красному проводу;

(-) к чёрному

СОВМЕСТИМОСТЬ

Электромагнитный замок YM-750T(LED) совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.
