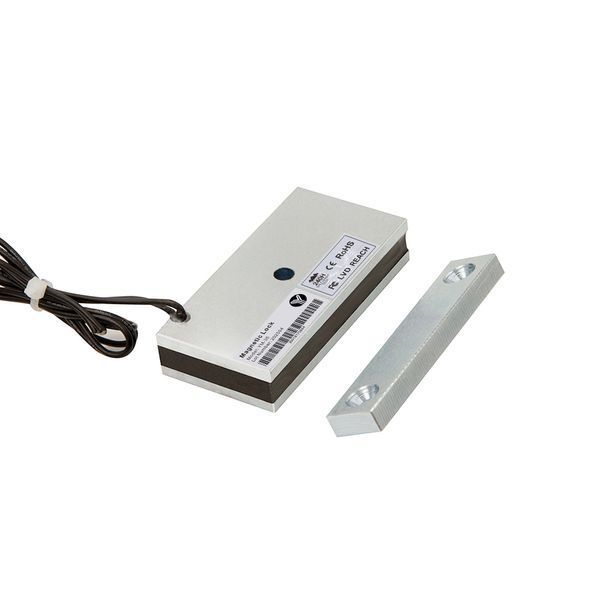

YM-35 — накладной электромагнитный замок с силой удержания до 35 кг.


Производитель: Yli Electronic.


Предназначен для внутренней установки на шкафчиках.


Что такое электромагнитный замок

Магнитный или электромагнитный замок — это устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной металлической планки с высокой магнитной проницаемостью.


Как работает электромагнитный замок YM-35

Замок устанавливается на дверную коробку, ответная планка — на дверь. При подаче питания (DC12V) замок притягивает планку и надёжно удерживает дверь закрытой. При отсутствии питания замок открывается, что соответствует требованиям пожарной безопасности.


Для компенсации удара при закрытии предусмотрена резиновая прокладка на ответной планке.


Где используется

Электромагнитные замки применяются как исполнительные устройства в системах контроля и управления доступом (СКУД). Чаще всего используются на шкафчиках в камерах хранения, а также в офисах, банках, бизнес-центрах и других помещениях.


Технические характеристики

Сила удержания: 35 кг
Материал корпуса: анодированный алюминий
Материал ответной части: цинк
Питание: DC12V
Потребление: 12V / 200 mA
Размеры: замок с крепёжной планкой: 65 × 32 × 13 мм


Комплектация

Электромагнитный замок с крепёжной планкой
Ответная планка
Крепёжный комплект
Монтажный шаблон (стикер)
Инструкция


Установка электромагнитного замка

Ответная планка

Наклейте шаблон в месте установки на двери;
Просверлите отверстие с внешней стороны (не насквозь) и два неглубоких с внутренней;
Установите болт с внешней стороны, а с внутренней — резиновую прокладку и планку;
Закрепите гайку шестигранником.


Важно! Не затягивайте гайку слишком сильно — планка должна немного пружинить для лучшего контакта с магнитом.


Крепёжная планка замка

Закрепите планку в верхнем углу дверной коробки саморезами из комплекта.


Замок

Приложите замок к планке и закрутите два винта снизу.


Подключение питания

(+) к красному проводу;
(−) к чёрному проводу.
