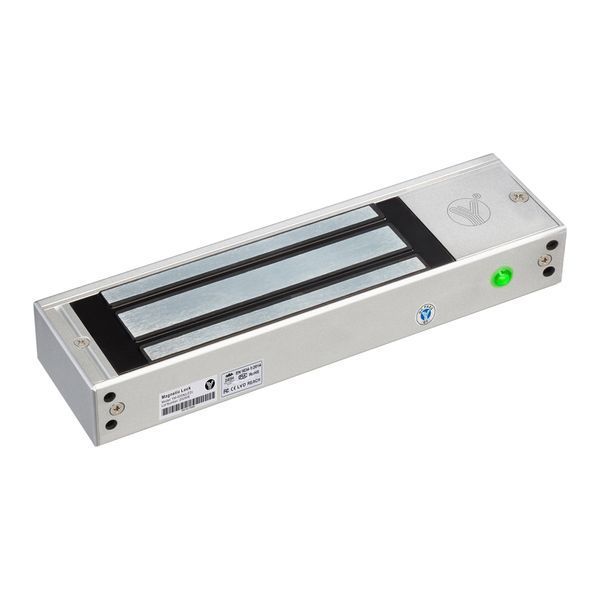

YM-750ND(LED) – накладной электромагнитный замок со световой индикацией и датчиком состояния замка с силой удержания до 750 кг на разрыв. Есть сухие контакты для определения состояния замка (NO,NC,COM).


Производитель: Yli Electronic

Назначение

Предназначен для внутренней установки на металлические, деревянные и противопожарные двери.


Что такое электромагнитный замок

Электромагнитный (магнитный) замок — устройство запирания двери, принцип работы которого основан
на магнитном притяжении. Конструкция состоит из корпуса с мощным электромагнитом и ответной металлической планки
с высокой магнитной проницаемостью.


Принцип работы

Замок устанавливается на дверную коробку, ответная планка — на дверь.
При подаче питания DC 12V или DC 24V электромагнит притягивает планку и надёжно удерживает дверь закрытой.
При отключении питания замок автоматически открывается, что соответствует требованиям пожарной безопасности.



Для компенсации удара при закрытии двери на ответной планке предусмотрена резиновая прокладка.


Где используется

Применяется как исполнительное устройство в системах контроля и управления доступом (СКУД).
Устанавливается на входные двери подъездов, офисов, банков, бизнес-центров, административных и коммерческих помещений.


Технические характеристики


Сила удержания: 750 кг
Индикация: светодиодная (LED), красный — дверь заблокирована, зелёный — дверь разблокирована
Контроль состояния: сигнал блокировки (NO/NC/COM)
Материал корпуса: анодированный алюминий
Материал ответной части: цинк
Питание: DC12V / DC24V (переключается перемычкой)
Потребление: 12V / 500mA | 24V / 250mA
Размеры замка: 280х83.7х47.5 мм
Размеры ответной планки: 190 × 70 × 13 мм



Комплектация

Электромагнитный замок с крепёжной планкой
Ответная планка
Монтажный комплект
Монтажный шаблон (стикер)
Инструкция



Совместимость

Совместим с кодовыми клавиатурами, считывателями, кнопками выхода, аудио- и видеодомофонами,
контроллерами и другими устройствами систем контроля доступа.
