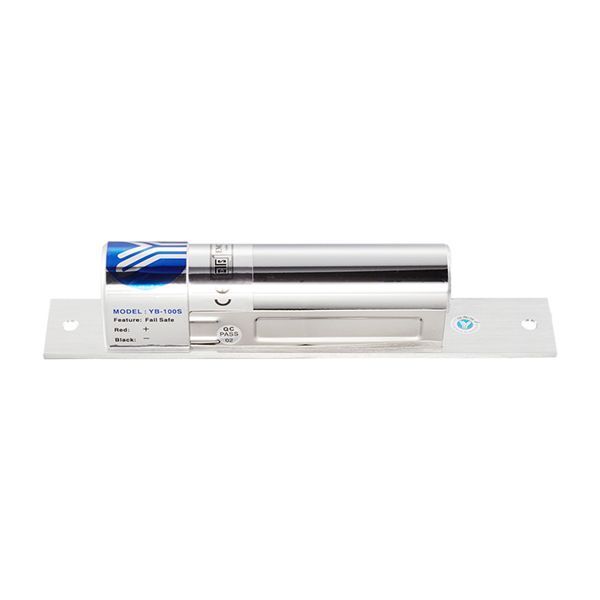

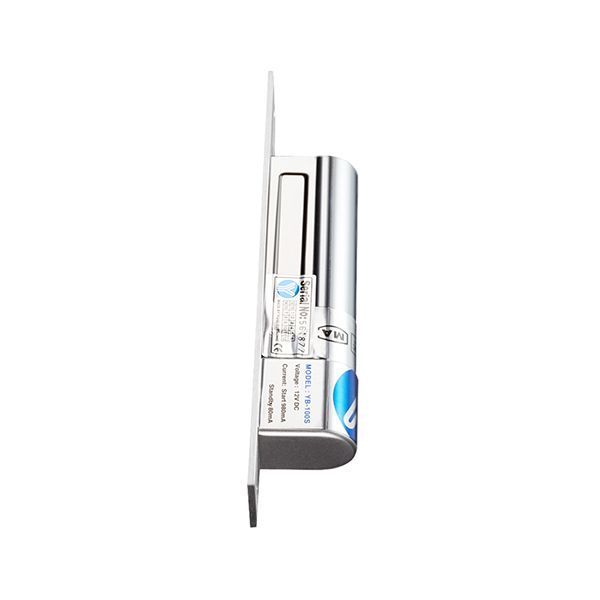

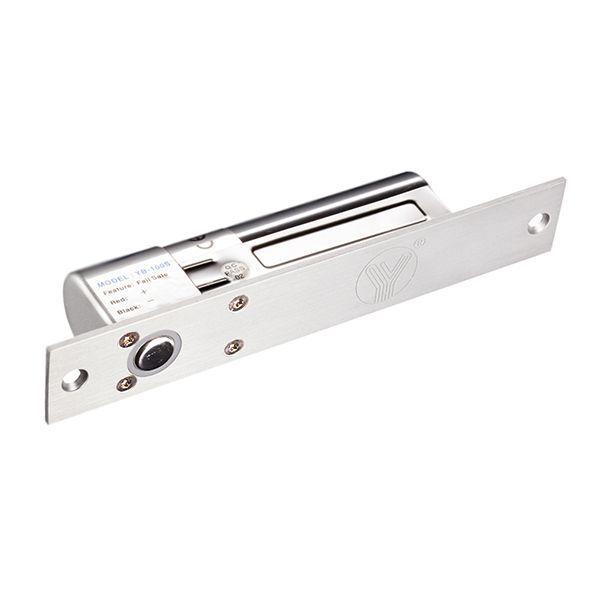

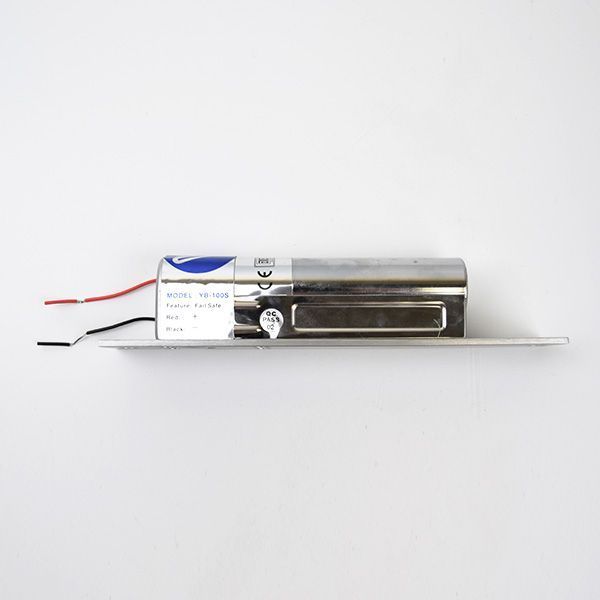

YB-100S – врезной электроригельный замок для системы контроля доступа.
Компания-производитель YLI ELECTRONIC.
Электроригельный замок предназначен для установки внутри помещения как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей. Для крепления на стеклянные двери без рамы следует приобрести специальную крепежную планку BBK-600
или BBK-700. Для узких дверей подойдет BBK-500.
ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.
КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-100S
Во время закрытия двери встроенный в замок геркон реагирует на магнит в ответной планке и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.
Открывается замок управляющим контактом.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Замок ригельный используется в автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100S

Тип замка: электроригельный
Тип установки: врезной
Без питания: открыт
Питание: 12V
Потребление: 900мА (рабочее) | 150мА (режим ожидания)
Размеры:



замок: 205x35x40 (мм)
ответная планка: 90x25x2мм
ригель: диаметр 16 мм, длина 16 мм

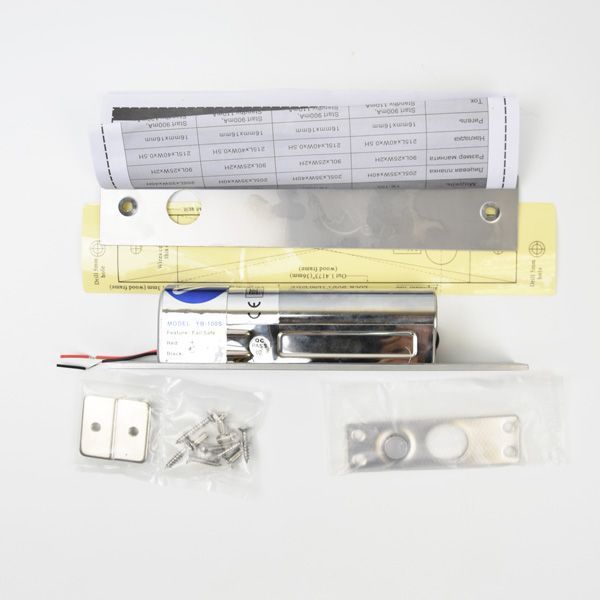

КОМПЛЕКТАЦИЯ


электроригельный замок
накладка на замок
ответная планка
монтажный комплект
крепежные накладки для полой металлической коробки
инструкция.

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100S


Вырубите нишу в дверной коробке/двери, размером 35мм х 137.6 мм | глубиной 40 мм и установите замок вровень с поверхностью
*для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

Приложите накладку на замок и зафиксируйте шурупами
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините электроригельный замок YB-100S к питанию и управляющим устройствам системы контроля доступа

СОВМЕСТИМОСТЬ

Электроригельный замок YB-100S совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.



МОНТАЖНЫЕ АКСЕССУАРЫ
АВK-600 - ответная планка для стеклянной двери без рамы,
АВK-700 - ответная планка для стеклянной двери без рамы
