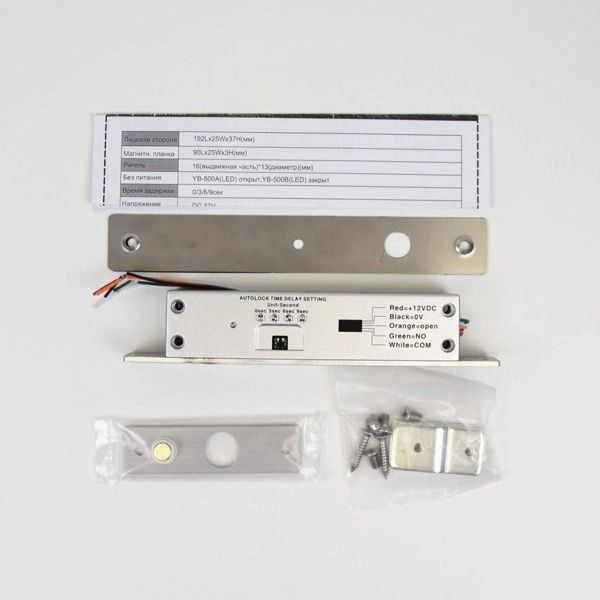

Врезной электроригельный замок YB-500A(LED) - 24 V предназначен для установки внутри помещения как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей.
Оснащен встроенным LED-индикатором состояния двери и таймером задержки закрывания 0 | 3 | 6 | или 9 с (переключается перемычками на замке).

ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.
КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-500A LED
Во время закрытия двери встроенный в замок геркон реагирует на магнит в ответной планке и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.
Открывается замок управляющим контактом.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Замок ригельный используется в автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500A LED

Тип замка: электроригельный
Тип установки: врезной
Сила удержания: 1000 кг
Таймер задержки: 0 | 3 | 6 | 9 с
Выходы: NO/COM
Максимальная дистанция магнитной индукции: 8 мм
Без питания: открыт
Питание: 24 В
Потребление: 700 мА (рабочее) / 110 мА (режим ожидания)
Размеры:

замок: 192x25x37 мм
ответная планка: 92x25x3 мм
ригель: диаметр 16 мм, длина 13 мм (прямой)

Встроенный индикатор состояния двери
Дверь автоматически закрывается, если не была открыта в течение 5 секунд


УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500A LED

Настройте таймер задержки (переключается перемычками на замке)
Подготовьте нишу в дверной коробке/двери и установите замок вровень с поверхностью
Для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта
Приложите накладку на замок и зафиксируйте шурупами
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините замок управляющим устройствам системы контроля доступа

СОВМЕСТИМОСТЬ
Электроригельный замок YB-500A LED совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
