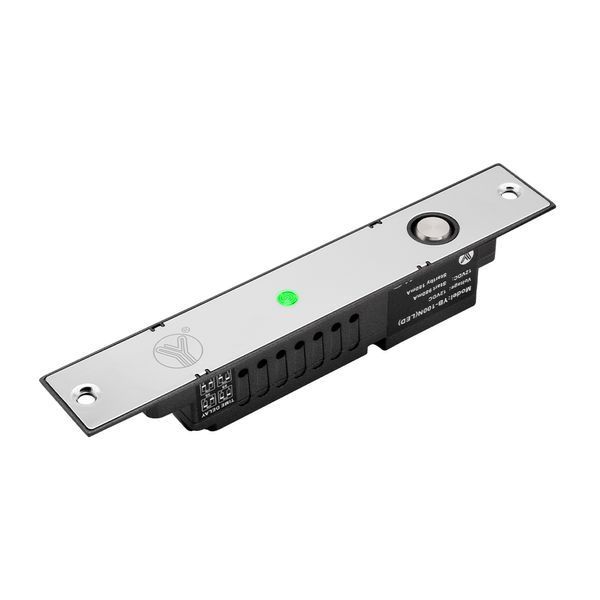

YB-100N(LED)-5P - врезной электроригельный замок для системы контроля доступа. Оснащен встроенной LED-индикацией, таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке) и датчиком состояния двери.
Бренд YLI ELECTRONIC.
Электроригельный замок предназначен для установки внутри помещения как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей.
ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.
КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-100N(LED)-5P
Во время закрытия двери встроенный в замок геркон реагирует на магнит в ответной планке и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.
Открывается замок управляющим контактом.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Замок ригельный используется в автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100N(LED)-5P

Тип замка: электроригельный
Тип установки: врезной
Сила удержания: 1300 кг
Без питания: открыт
Статус двери: NO/COM
Таймер задержки: 0 | 3 | 6 | 9 сек.
Питание: 12В
Потребление: 12В / 980мА (рабочее) | 12В / 180мА (режим ожидания)
Размеры:



замок: 205x35x36.5 мм
ответная планка: 90x25x2 мм
ригель: 17 мм (выдвижная часть), 15.8 мм (диаметр)




КОМПЛЕКТАЦИЯ


электроригельный замок
ответная планка
монтажный комплект
инструкция.

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100N(LED)-5P

Вырубите нишу в дверной коробке/двери, размером и установите замок вровень с поверхностью
*для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

Приложите накладку на замок и зафиксируйте шурупами
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините электроригельный замок YB-100N(LED)-5P к питанию и управляющим устройствам системы контроля доступа


СОВМЕСТИМОСТЬ
Электроригельный замок YB-100N(LED)-5P совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
