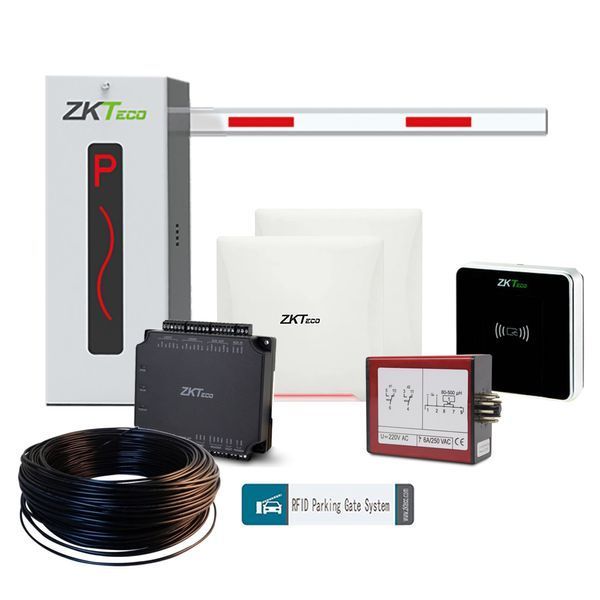

Комплект автоматизации парковок ZKTeco с въездом по UHF меткам включает:


Шлагбаум ZKTeco CMP200 (левый X00301071)
UHF-считыватель ZKTeco UHF5E Pro – 2 шт.
UHF-считыватель настольный ZKTeco UR20RW-E для чтения и записи карт и меток стандарта UHF 865-868 МГц
UHF-метка ZKTeco UHF1-Tag4 – 20 шт.
Сетевой контроллер ZKTeco C2-260 для 2 дверей
Контроллер индукционной (магнитной) петли ZKTeco PSA02
Провод ZKTeco PSA03 к контроллеру PSA02
Программное обеспечение ZKTeco ZKBio Access IVS для контроля доступа и учета рабочего времени

Назначение комплекта ZKTeco для автоматизации парковок

Комплект автоматизации парковок построен на основе считывателей UHF-меток и позволяет въезжать по UHF-меткам на парковку только авторизированным пользователям. Входящий в комплект контроллер индукционной петли PSA02 обнаруживает транспортное средство перед шлагбаумом и не допускает столкновения автомобиля со стрелой шлагбаума. Контроллер PSA02 подключается проводом PSA03 сечением 1 кв.мм. Считыватели и турникет подключаются к сетевому контроллеру C2-260 и настраиваются с помощью ПО ZKBio Access IVS. Наличие двух уличных считывателей UHF5E Pro позволяет управлять как въездом, так и выездом с парковки.

Основные технические характеристики
Шлагбаум ZKTeco CMP200

Время открытия / закрытия: 3 с
Тип стрелы: прямая телескопическая стрела
Длина стрелы (регулируется): от 2.5 м до 4.5 м
Питание: AC 110 В / 220 В
Потребляемая мощность: 120 Вт
Расстояние дистанционного управления: ≤30 м
Частота дистанционного управления: 430 мГц
Размеры корпуса: 350 x 280 x 1010 мм
Вес нетто: 45 кг
Вес стрелы: 4.5 кг

UHF-считыватель ZKTeco UHF5E Pro

Дальность считывания: 2-8 м
Рабочая частота: 865-868 МГц
Интерфейс: Wiegand; RS485; USB для конфигурации
Протоколы: EPC global UHF Class 1 Gen 2 / ISO 18000-6C
Мощность сигнала: 19-30 дБм
Питание: DC 9-15 В
Потребляемая мощность: 1.2-4.2 Вт
Класс защиты: IP67
Размеры: 309 x 309 x 68 мм
Вес: 1.8 кг

UHF-считыватель настольный ZKTeco UR20RW-E

Чтение и запись карт
Рабочая частота: 865-868 МГц
Дальность считывания: 5 см
Протоколы: EPC global UHF Class 1 Gen 2 / ISO 18000-6C
Питание: от USB 5 В, 300 мА
Размеры: 107 х 107 х 23 мм
Длина USB кабеля: 1.5 м

Сетевой контроллер ZKTeco C2-260

Количество контролируемых дверей: 2
Количество считывателей: 4
Типы считывателей: RS485 считыватель RFID, Wiegand считыватель (с помощью конвертера WR485)
AUX вход: 2
AUX выход: 2
Память RFID карт: 30 000
Память журнала событий: 200 000
Связь: TCP/IP, RS485
Процессор: 32-bit 1.0GHz
RAM: 64MB
Питание: DC 9.6-14.4 В
Размеры: 116 х 96 х 31 мм

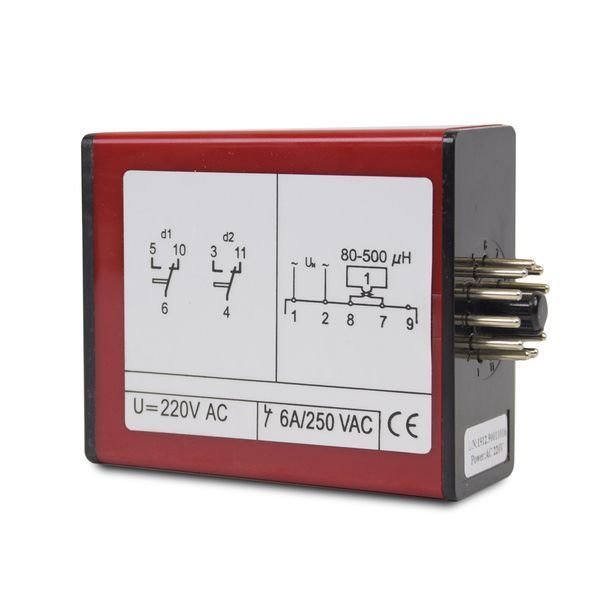

Контроллер индукционной (магнитной) петли ZKTeco PSA02

Рабочее напряжение: АС 230/110 В ±10%, 50 Гц
Номинальная мощность: 4.5 Вт
Коммутируемое напряжение / ток контактов реле: AC 120 В / 3 А
Рабочая частота: 20 кГц~170 кГц
Время срабатывания: 10 мс
Рекомендуемая индуктивность петли: 80-300 мкГн
Размеры: 78 х 40 х 108 мм

ПО ZKTeco ZKBio Access IVS

Системная архитектура: сервер / браузер
Количество пользователей: 2000
Поддерживаемые устройства: серии C3 и inBio, Visible Light; F18-S / F19-S / F21 Lite / MB800 (PUSH Firmware); IN01-A / U160-C / iClock580 / uFace102
Базы данных: PostgreSQL
Поддерживаемые ОС: Windows 7/8/8.1/10, Windows Server 2008/2012
Поддерживаемые браузеры: IE 11+ / Firefox 27+ / Chrome 33+
Минимальные требования к ПК: процессор двухядерный 2.4 ГГц и выше, оперативная память от 4 ГБ, свободное место на жестком диске от 10 ГБ (рекомендуется файловая система NTFS), разрешение монитора: от 1024x768 пикселей
