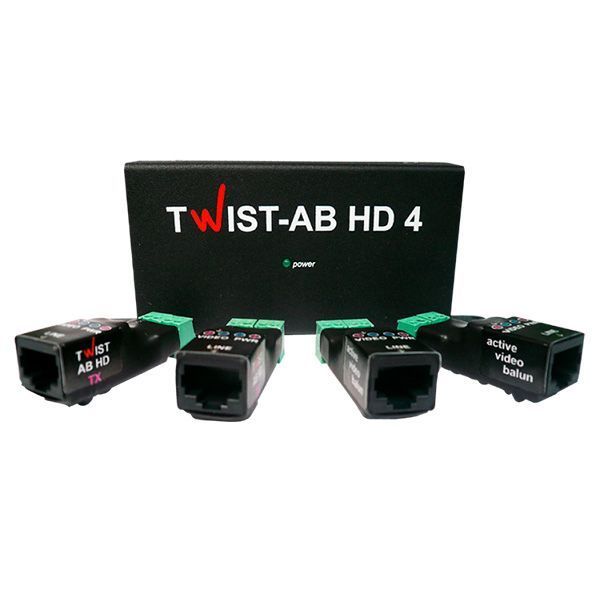

Комплект усилителей TWIST AB-HD-4 используется для передачи черно-белых или цветных видеосигналов форматов D1, 960H, HDTVI, HDCVI, AHD и питания видеокамер (12В / до 1А) по кабелю витой пары UTP, FTP, SFTP, ТППЭП и аналогичному на расстояние от 150м до 350м (зависит от формата, разрешения и конкретной пары DVR-камера).


ФУНКЦИОНАЛ

4-х канальный декодер выполнен в металлическом корпусе для монтажа на ровную поверхность
подключение декодера: линия - RJ-45, регистратор - F-разъем, питание (12-14В) - разрывной винтовой клеммник
светодиодная индикация питания на декодере
защита от перенапряжений в линии, предельный ток 2А, 1 мкс
питание кодера и декодера защищено от переполюсовки
два режима работы: 1) передача видео; 2) передача видео и питания для камеры


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИИ

Количество каналов передачи: 4
Питание (напряжение / ток потребления) кодер/ декодер (4 канала): 12-14В / 30мА / (75)мА DC
Диапазон рабочих частот: 15 Гц – 40 МГц
Неравномерность частотной характеристики (15 Гц – 40 МГц, дальность 100 м, UTP CAT5E): не более 3 дБ
Наличие защиты от перенапряжений в линии видеосигнала (только в помещении): есть, предельный ток 2А, 1мкс
Наличие защиты от обратной полярности (переполюсовки) питания: есть
Максимальная дальность передачи видеосигнала для кабеля UTP CAT5E 4x2x0.5

Формат TVI / CVI / AHD: (150-350)м /200м /250м (зависит от формата, разрешения и конкретной пары DVR-камера)
Формат D1, 960H: 200 м

Габаритные размеры (с надетыми клеммниками под кабель): кодер TWIST AB-HD-TX 54 x 17 x 18 мм, декодер TWIST AB-HD-4-RX 147 x 58 x 36 мм


КОМПЛЕКТАЦИЯ

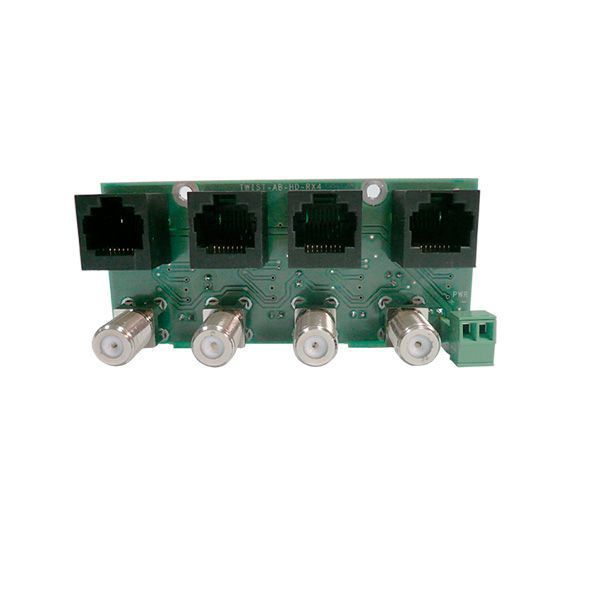

декодер TWIST AB-HD-4-RX
4 кодера TWIST AB-HD-TX
