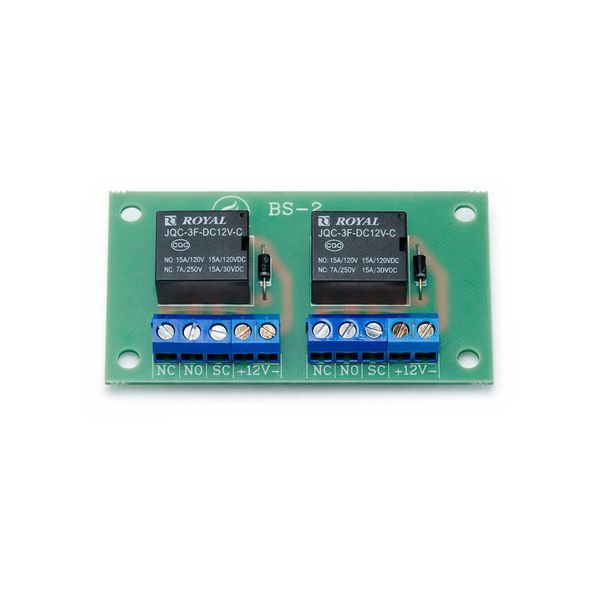

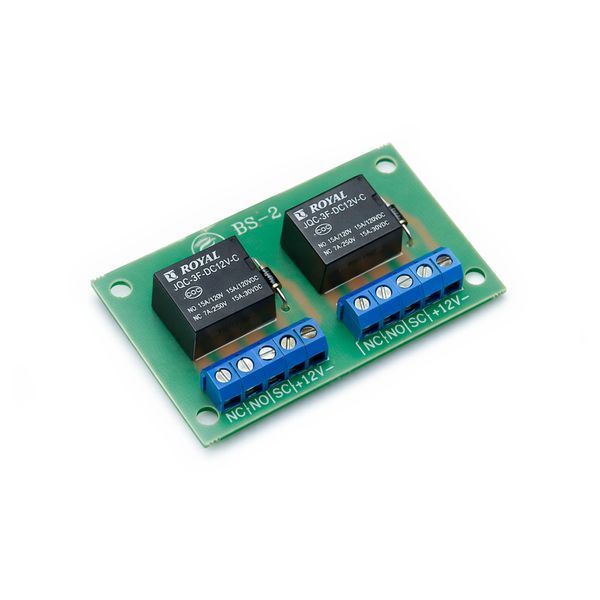

Коммутационный адаптер BS-2 с двумя реле предназначен для управления исполнительными устройствами в системах сигнализации и автоматизации. Используется для подключения нагрузок, таких как светозвуковые оповещатели, вентиляторы, электрозамки, прожекторы и другое оборудование.
Адаптер позволяет согласовать маломощный управляющий сигнал с нагрузкой повышенной мощности, включая выходы типа «открытый коллектор». Обеспечивает гальваническую развязку между управляющим устройством и нагрузкой. Конструкция выполнена в виде двух реле на одной плате с переключающими контактами, что позволяет управлять двумя независимыми цепями.
Технические характеристики:
Количество реле: 2
Тип реле: 1 группа переключающих контактов на каждое реле
Напряжение срабатывания: 12 В
Ток срабатывания: до 40 мА
Максимальный ток (DC 28 В, активная нагрузка): до 12 А
Максимальный ток (AC 250 В, активная нагрузка): до 10 А
Максимальный ток (индуктивная нагрузка DC 28 В): до 4 А
Максимальный ток (индуктивная нагрузка AC 120 В): до 4 А
Сопротивление контактов: не более 0,1 Ом
Поддержка постоянного и переменного тока
Обозначения контактов:
SC – переключающий контакт
NC – нормально замкнутый контакт
NO – нормально разомкнутый контакт
+12V – контакты обмотки реле
