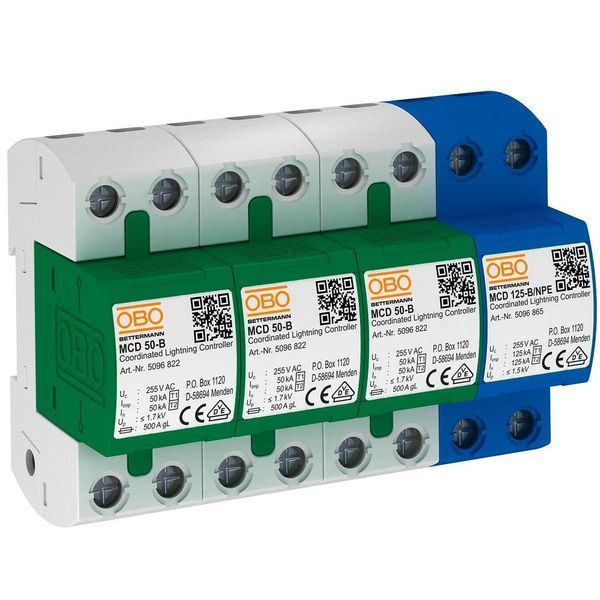

Ограничитель перенапряжений OBO Bettermann MCD 50-B 3+1 (5096879) это мощное комбинированное устройство класса I+II (тип 1+2), предназначенное для защиты электросетей от прямых ударов молнии и импульсных перенапряжений.

Назначение

Ограничитель перенапряжений, или УЗИП (устройство защиты от импульсных перенапряжений) защищает электропроводку и оборудование от высоковольтных скачков, таких как удары молнии, коммутационные перенапряжения (например, при включении/отключении мощных устройств) и электростатических разрядов.

Ограничитель перенапряжений OBO Bettermann MCD 50-B 3+1 (5096879) рассчитан на работу в трехфазных сетях с нейтралью (3+N/PE) и подходит для систем заземления TN-S и TT. Конструкция включает три варисторных модуля для фазных проводников и один искровой разрядник между нейтралью и PE, обеспечивая надежное уравнивание потенциалов и защиту от токов молнии.

Ключевые особенности


Комбинированный SPD, тип 1+2, 4-полюсный для использования в сетях TT и TN-S.
Полностью подготовлен и готов для подключения, состоит из:

3 х MCD 50-B: координированные модули защиты тип 1+2, выполняющие функции защиты фазных линий от токов молнии и импульсных перенапряжений, соответствуют требованиям EN 61643-11
1 х MCD 125-B/NPE: координированный искровой разрядник между нейтралью и защитным проводником (N-PE), предназначен для безопасного отвода тока молнии по линии нейтрали, соответствует EN 61643-11.


Для уравнивания потенциалов молниезащиты согласно VDE 0185-305 (IEC 62305)
Импульсная пропускная способность до 50 кА (10/350) на полюс и общая до 125 кА (10/350)
Уровень защиты < 1,7 кВ
Устойчивость к короткому замыканию 10 кА, предохранитель разрядника до 500 А gL/gG
Применение: промышленные заводы и здания с с внешней молниезащитой класса I-IV


Технические характеристики


Комбинированный УЗИП тип 1+2 (класс B+C)
Подходит для сетей TN-S и TT
Конфигурация полюсов: 3+1 (3P+N/PE)
Максимальный ток молнии (общий): 125 кА (10/350 мкс)
Номинальное напряжение: AC 230 В
Максимальное рабочее напряжение: AC 255 В
Оптическая индикация состояния
Тип установки: на DIN-рейку
Степень защиты: IP20
Соответствует стандартам: EN 61643-11, IEC 62305, VDE
